Konstruktion der Spannvorrichtung: Das digitale Fundament für Zerspanungsprozesse

Bevor eine Sonderspannvorrichtung auf dem Maschinentisch des Bearbeitungszentrums ihre Aufgabe erfüllt, entscheidet sich ihre Effizienz auf dem Bildschirm des Konstrukteurs. Die Konstruktion einer Spannvorrichtung ist ein Engineering-Prozess, bei dem Werkstückgeometrie, Maschinenraum und Zerspanungskräfte miteinander in Einklang gebracht werden müssen. Viele Serienfertiger stehen vor der Herausforderung, dass intern Kapazitäten im eigenen Werkzeugbau fehlen, um komplexe Spannkonzepte zeitnah zu realisieren.

Unsere Konstruktions-Philosophie:
Nutzen für Ihre Fertigung

Bei der digitalen Entwicklung Ihrer Vorrichtung überlassen wir nichts dem Zufall. Jede Konstruktion wird von unseren Projektingenieuren gezielt auf drei Kernziele optimiert:

Verzugsarmut für hohe Bauteilpräzision

Wenn in der Planungsphase interne Ressourcen fehlen, um ein Bauteil für eine prozesssichere Serienbearbeitung optimal zu spannen, bietet S+B Unterstützung. Bei sensiblen Bauteilen – wie Hydraulikventilen, Anschlussplatten oder regulierten Triebwerksteilen – verteilen unsere Konstrukteure die hydraulischen oder pneumatischen Haltekräfte berechnet an unkritischen Punkten. Die feinen inneren Bohrungen und Dichtflächen des Guss- oder Schmiedeteils bleiben im Betrieb formstabil.

Strömungs- und schnittstellenoptimierte Auslegung

Eine durchdachte Konstruktion berücksichtigt den Fluss von Kühlschmierstoffen und Spänen. Unsere Vorrichtungen werden so gestaltet, dass Spänenester vermieden werden und das Kühlmedium abfließen kann. Zudem konstruieren wir die Schnittstellen passend für Ihre 3-, 4- oder 5-Achs-Bearbeitungszentren, um Nebenzeiten beim Rüsten zu reduzieren.

Schwingungsdämpfung für die Werkzeugstandzeit

Besonders bei großvolumigen oder langgestreckten Strukturbauteilen (wie Querträgern) können Werkstücke bei der Zerspanung zu Vibrationen neigen. Wir integrieren in der Konstruktionsphase dämpfende Aufspannungen. Diese reduzieren Schwingungen, verlängern die Standzeiten der CNC-Werkzeuge und unterstützen eine gleichmäßige Oberflächengüte.

Der S+B Meilenstein-Prozess:
Von der Idee bis zur fertigen Vorrichtung

Wir begleiten Sie durch eine transparente und dokumentierte Projektierung:

1

Analyse der Aufspannsituation

Sie liefern uns die Werkstückdaten und die Spezifikationen Ihrer CNC-Maschine. Wir prüfen die Machbarkeit und ermitteln die passende Spannmethode.

2

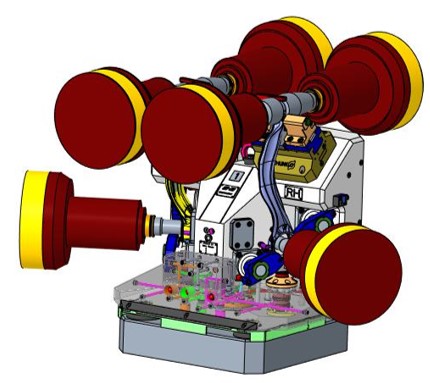

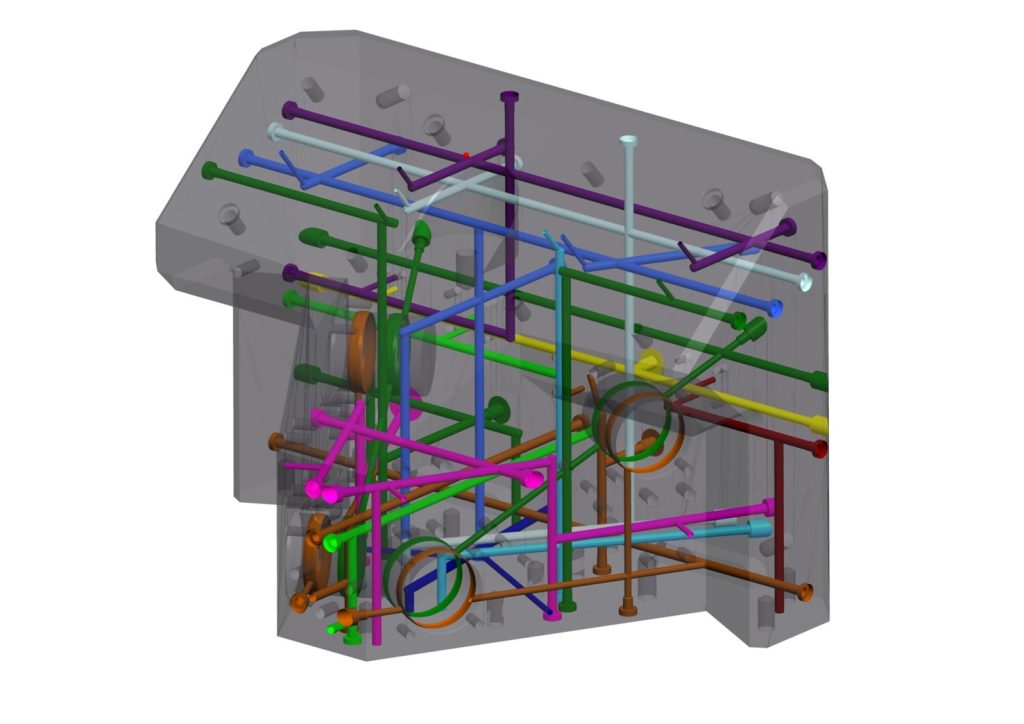

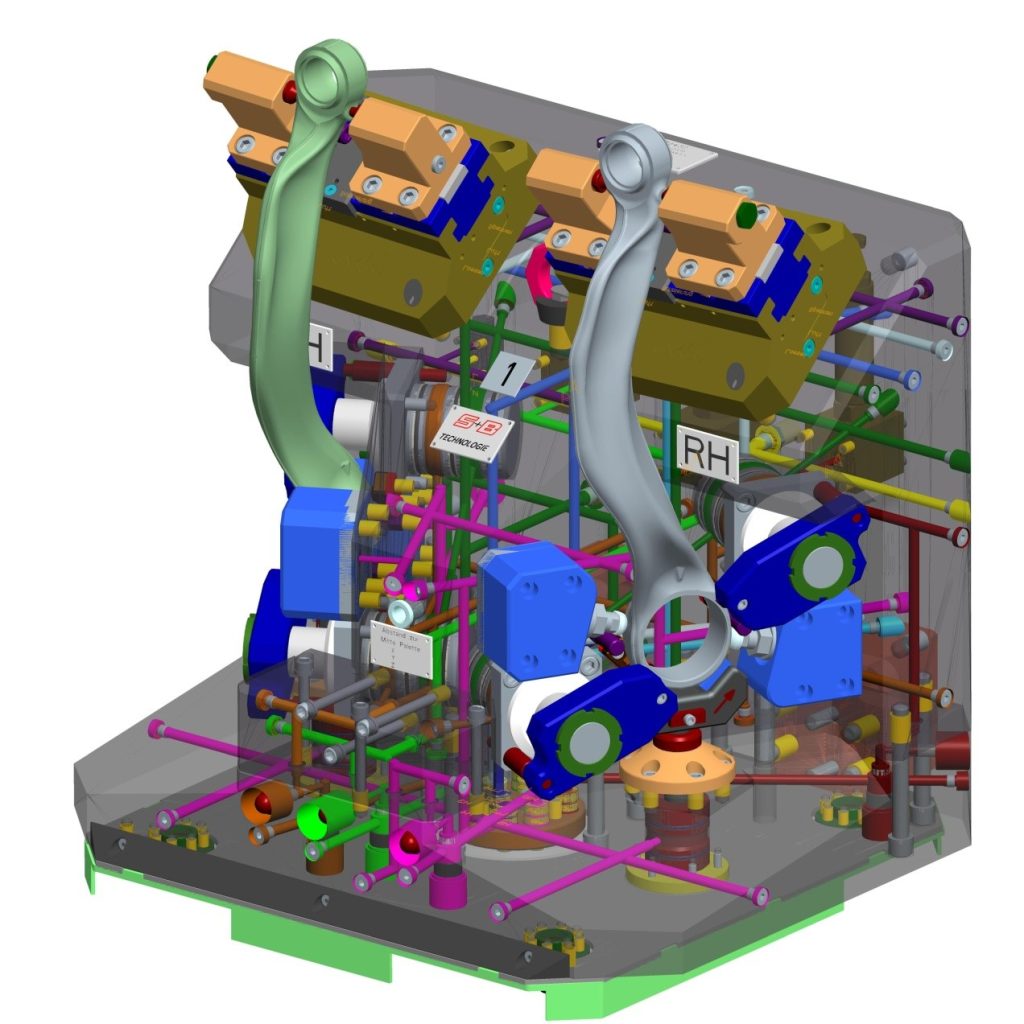

3D-CAD-Entwicklung & Werkzeug-kollisionsprüfung

Die Vorrichtung wird vollständig in 3D konstruiert. Ein Teilschritt ist die detaillierte Werkzeugkollisionsprüfung, bei der wir digital sicherstellen, dass alle Fräser und Bohrspindeln die Bearbeitungspunkte frei anfahren können.

3

Klimatisierte Präzisionsfertigung

Nach Ihrer Freigabe geht die Konstruktion in unsere Fertigung. Um thermisch bedingte Toleranzfehler zu vermeiden, fertigen wir die relevanten Baugruppen unter kontrollierten klimatischen Bedingungen in unseren Hallenbereichen.

4

CE-Dokumentation

Die Verknüpfung und Automatisierung von Sonderbetriebsmitteln ist reguliert. S+B übernimmt die Erstellung der erforderlichen technischen Unterlagen und gewährleistet die Einhaltung der gesetzlichen Vorgaben.

Warum sollten Sie auf S+B vertrauen

Erfahrung im Vorrichtungsbau: Profitieren Sie von unserem Fachwissen im Bereich der Spanntechnik und Betriebsmittelkonstruktion aus sechs Jahrzehnten Praxis.
Lange Produktlebensdauer: Unsere Konstruktionen sind auf Verschleißschutz ausgelegt. Durch den Einsatz abgestimmter Dichtungskonzepte reduzieren wir das Risiko von Ölverlust und Druckabfall bei hydraulischen Systemen.
Persönlicher Ingenieurskontakt ohne Callcenter: Bei Fragen oder Anpassungswünschen kommunizieren Sie direkt mit einem zuständigen Ansprechpartner, der Ihr Projekt persönlich betreut.
Zuverlässigkeit im Familienbetrieb: Als inhabergeführtes Unternehmen stehen wir für Liefertreue und verlässliche Terminbindung.

Jetzt anfragen

Nutzen Sie unsere Erfahrung im Sondervorrichtungsbau, um Ihre Fertigungsprozesse auf Präzision, Wirtschaftlichkeit und Zuverlässigkeit auszurichten.

FAQ: Häufige Fragen zur Konstruktion von Spannvorrichtungen

Kann S+B auch bestehende Spannkonzepte optimieren oder umrüsten?

Ja. Im Rahmen unserer Konstruktionsdienstleistungen analysieren und überarbeiten wir vorhandene Vorrichtungen. Durch das Umrüsten von mechanischen Aufspannungen auf hydraulische oder pneumatische Schnellspannsysteme lassen sich Rüstzeiten senken und die Wiederholgenauigkeit in der Serie steigern.

Welche Zielgruppen und Branchen deckt S+B ab?

Wir konstruieren Spannlösungen für Produktionsplaner und Einkaufsabteilungen weltweit bei Unternehmensgrößen von 100 bis über 10.000 Mitarbeitern. Zu den Hauptbranchen zählen die Automobil- und Automobilzulieferindustrie, die Luft- und Raumfahrt sowie die Sicherheits- und Verteidigungsindustrie.
