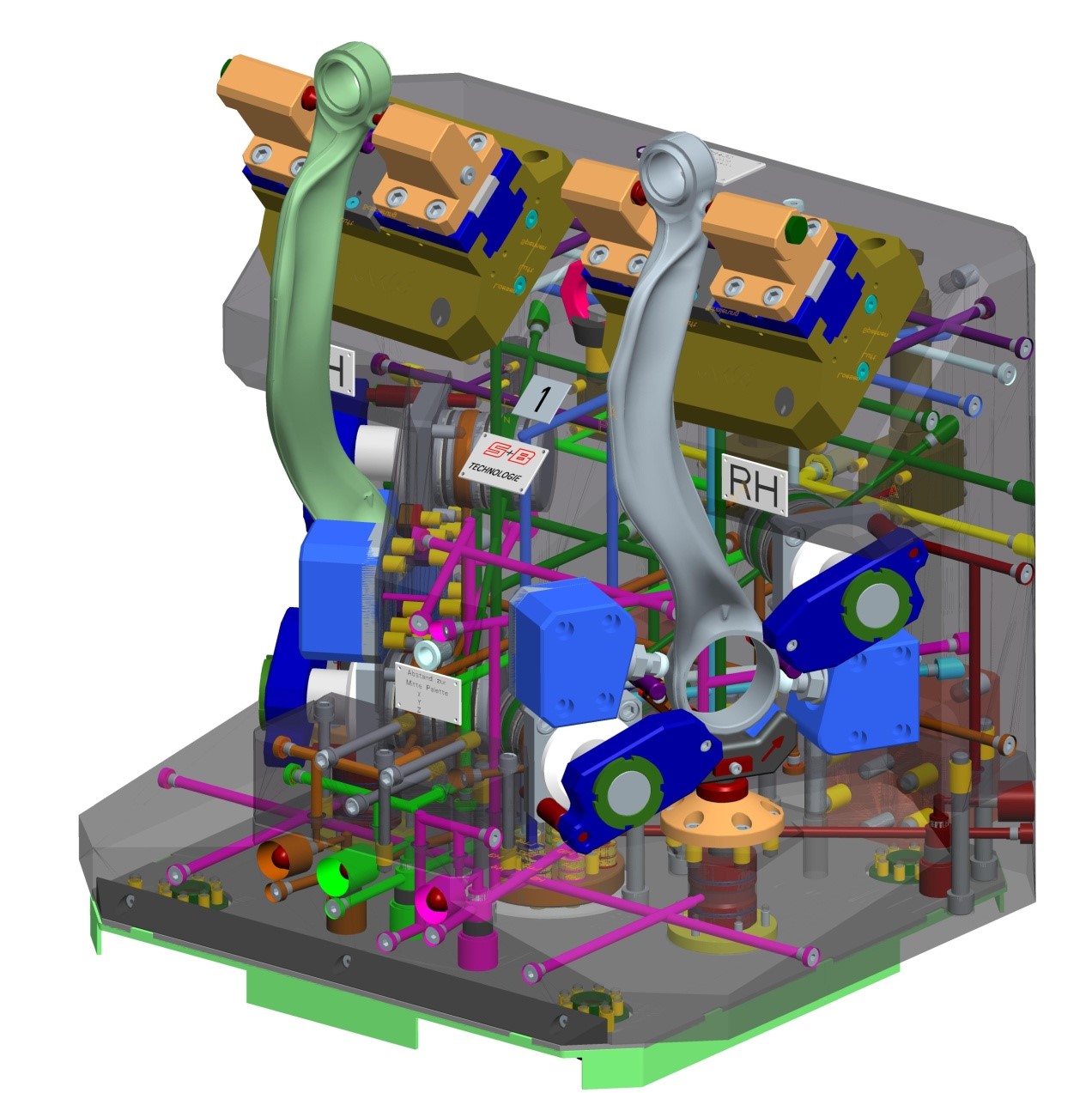

Spannvorrichtung zum Fräsen: Formstabilität bei hohen Schnittkräften

Beim CNC-Fräsen im industriellen Maßstab wirken enorme physikalische Kräfte auf das Werkstück. Hochvorschubfräser und moderne Schruppstrategien verlangen der Aufspanntechnik alles ab: Das Bauteil darf sich unter den oszillierenden Schnittkräften weder verschieben noch in Schwingung geraten. Eine maßgeschneiderte Spannvorrichtung zum Fräsen von S+B sichert genau diese Stabilität. Sie sorgt dafür, dass Guss- oder Schmiedeteile absolut positionsgenau fixiert sind, um Maßhaltigkeit im Mikrometerbereich zu garantieren.

Frässpezifische Herausforderungen und wie S+B sie löst

Die mechanische Zerspanung mit rotierenden Werkzeugen stellt spezifische Anforderungen an den Vorrichtungsbau. Unsere Konstruktionen sind auf die Bedingungen im Fräsinnenraum ausgelegt:

Absorption von Bearbeitungs-schwingungen (Rattermarken vermeiden)

Die Herausforderung: Langgestreckte, dünnwandige oder großvolumige Rahmen- und Strukturbauteile neigen beim Fräsen zum Schwingen. Dies führt zu unruhigen Oberflächengüten und erhöhtem Werkzeugverschleiß.
Die S+B Lösung: Wir entwickeln dämpfende Vorrichtungskörper und integrieren gezielte Zusatzabstützungen. Diese absorbieren Vibrationen am Entstehungsort, verlängern die Standzeiten Ihrer Fräswerkzeuge und unterstützen eine gute Oberflächenqualität.

Strömungsoptimierter Freifall für Frässpäne

Die Herausforderung: Beim Fräsen von Guss- und Schmiedestücken fallen große Spanmengen an. Lagern sich diese auf den Auflagepunkten der Vorrichtung ab, führt das zu Fehlaufspannungen.
Die S+B Lösung: Unsere Vorrichtungen werden so schlank und flächenoptimiert konstruiert, dass Spänenester vermieden werden. Das Kühlmedium wäscht die Späne ungehindert weg, was den automatisierten Betrieb (wie per Palettenwechsler) unterstützt.

Kraftübertragung ohne Bauteildeformation

Die Herausforderung: Um den Fräskräften standzuhalten, sind hohe Haltekräfte nötig. Zu hoher Druck verformt jedoch sensible Bereiche wie feine innere Bohrungen oder Dichtflächen.
Die S+B Lösung: Durch mechanische Berechnungen leiten unsere Spannsysteme die Kräfte an unkritischen Punkten des Bauteils ein. Das Werkstück bleibt stabil fixiert und behält nach dem Lösen der Spannkraft seine definierte Form.

Digitale Absicherung: Die 3D-CAD-Werkzeugkollisionsprüfung

Bei komplexen 5-Achs-Fräsprozessen oder engen Mehrfachaufspannungen agiert die rotierende Frässpindel nah an den Spannelementen. Ein Programmierfehler oder eine falsch dimensionierte Störkontur kann zu Beschädigungen führen.

S+B minimiert dieses Risiko vorab digital: Jede Spannvorrichtung wird von unseren Projektingenieuren im 3D-CAD aufgebaut. Im Rahmen einer detaillierten Werkzeugkollisionsprüfung simulieren wir die Verfahrwege Ihrer Werkzeuge. Wir prüfen vor der Fertigung digital, ob alle Fräsköpfe, Bohrstangen und Messtaster die Bearbeitungpositionen frei anfahren können.

Die Vorteile mit S+B als Partner

Erfahrung im Bereich Spanntechnik

Profitieren Sie von unserem Fachwissen und der Erfahrung aus fünf Jahrzehnten in der Betriebsmittelkonstruktion.

Klimatisierte Präzisionsfertigung

Um thermische Einflüsse und mikroskopische Toleranzabweichungen bei den Spannnestern zu vermeiden, fertigen wir diese Baugruppen unter kontrollierten klimatischen Bedingungen in unseren Hallenbereichen.

Dichtigkeit im Dauerbetrieb

Unsere hydraulischen Fräsvorrichtungen sind verschleißarm ausgelegt. Sie laufen im Mehrschichtbetrieb ohne druckmindernden Ölverlust.

Direkter Ingenieurskontakt ohne Callcenter

Bei Fragen oder Abstimmungen kommunizieren Sie direkt mit einem zuständigen Projektingenieur, der Ihr Projekt persönlich betreut.

Jetzt anfragen

Minimieren Sie Ausschussraten durch Schwingungen und verringern Sie Ihre Rüstzeiten auf der Maschine. Nutzen Sie unsere über 50-jährige Erfahrung im Sondervorrichtungsbau, um Ihre Fertigungsprozesse wirtschaftlich, präzise und absolut prozesssicher aufzustellen.

FAQ: Häufige Fragen zu unseren Fräsvorrichtungen

Für welche Branchen konzipiert S+B diese Spannvorrichtungen?

Wir fertigen individuelle Lösungen für Produktionsplaner und Einkaufsabteilungen im gesamten DACH-Raum. Zu unseren Hauptkunden zählen Unternehmen aus der Automobil- und Automobilzulieferindustrie, der Luft- und Raumfahrt sowie der Sicherheits- und Verteidigungsindustrie bei Unternehmensgrößen von 100 bis über 10.000 Mitarbeitern.

Wie stellt S+B die Erstellung der rechtlichen Dokumentation sicher?

Da der Prozess von der Entwicklung bis zur Inbetriebnahme streng reguliert und papierintensiv ist, übernehmen wir diese Abwicklung lückenlos für Sie. Jede tragende Komponente wird von qualifizierten Fachkräften gesetzeskonform geschweißt. Sie erhalten ein komplett einsatzbereites, rechtssicheres Betriebsmittel inklusive vollständiger CE-Dokumentation.
