Wasserstrahl entgraten: Eine materialschonende Lösung für komplexe Geometrien

Bei der mechanischen Serienfertigung von anspruchsvollen Präzisionsteilen entscheiden oft mikroskopisch kleine Details über die Qualität der gesamten Baugruppe. Das Wasserstrahl entgraten (Hochdruckwasserstrahlentgraten) hat sich hierbei als das führende Verfahren etabliert, um Bauteile absolut zuverlässig von prozessbedingten Rückständen zu befreien. Wo mechanische Werkzeuge aufgrund enger Toleranzen versagen oder die Gefahr von Beschädigungen besteht, bietet die hochenergetische Wasserstrahl-Technologie von S+B eine berührungslose und hocheffiziente Lösung.

Technologischer Ablauf und Anwendungsbereiche im Fokus

Das Entgraten per Wasserstrahl kombiniert das Aufbrechen und Abtragen von Graten mit einer intensiven Bauteilreinigung in einem prozessgesteuerten Zyklus.

1

Reinigen und Vorwaschen

In dieser ersten Phase werden lose oder anhaftende Zerspanungsspäne, klebrige Schneidöle und Fettrückstände gelöst und spültechnisch vorbehandelt.

2

Hochdruck-wasserstrahl-entgraten

Über gezielt ausgerichtete Düsen wird ein kontrollierter Hochdruckwasserstrahl auf das Bauteil gelenkt. Das Verfahren entfernt feine, zähe Flittergrate, die beispielsweise beim vorherigen Schleifen entstehen, sowie verdeckte Grate an tiefliegenden Hinterschnitten und Innenbohrungen, ohne das Grundgefüge des Werkstifts zu beeinträchtigen.

3

Spülen

Ein nachgelagerter Spülprozess schwemmt verbliebene Restpartikel und Medienrückstände aus den bearbeiteten Innengeometrien und Kanälen aus.

4

Heißluftrocknen und Vakuum-trocknen

Um Korrosion nach den nasschemischen Schritten zu vermeiden, schließt der Ablauf mit einer integrierten Trocknung ab. Je nach Bauteilanforderung sorgt das Heißluft- oder Vakuumtrocknen dafür, dass Feuchtigkeit auch aus kapillaren Sacklöchern entfernt wird, sodass die Werkstücke trocken übergeben werden.

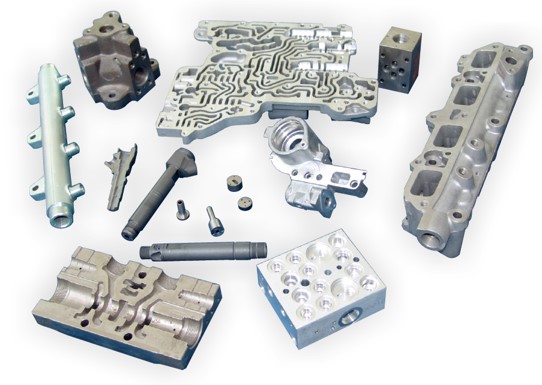

Integrierbares Bauteilspektrum für Präzisionskomponenten

Unsere Reinigungs- und Entgratungsanlagen sind auf die spezifischen Toleranzen und Geometrien eines breiten Teilespektrums ausgelegt:

Komponenten für Dieseleinspritzsysteme: Common-Rail-Injektorkörper, Ventilstücke für Injektorkörper und Railrohre.
Gehäuse- und Motorenbaugruppen: Nockenwellengehäuse, Getriebeplatten, Schieberplatten sowie ABS-Gehäuse und Pumpengehäuse.
Fluid- und Steuerungstechnik: Hydraulikventile und Pneumatikventile mit engen Bohrungskreuzungen.
Leitungsbaugruppen: Rohre und Saugrohre.

S+B Qualitätsmerkmale:

Know-how im Betriebsmittelbau

Profitieren Sie von unserem Fachwissen und der Erfahrung aus über 50 Jahren in Konstruktion und Fertigung.

Verschleißschutz

Unsere Anlagen und Sonderbetriebsmittel sind auf eine lange Betriebsdauer ausgelegt. Das sichert die Zuverlässigkeit und Prozesssicherheit im dauerhaften Mehrschichtbetrieb.

Klimatisierte Präzisionsfertigung

Um thermisch bedingte Abweichungen und Toleranzfehler bei maßkritischen Anlagenkomponenten zu vermeiden, fertigen wir diese Baugruppen unter kontrollierten klimatischen Bedingungen in unseren Hallenbereichen.

Direkter Kontakt zum Projektingenieur

Bei S+B kommunizieren Sie direkt mit einem zuständigen Ansprechpartner, der Ihr Projekt und Ihre Anforderungen persönlich betreut.

Tradition im Familienbetrieb

Als Unternehmen in der 3. Generation stehen wir für Liefertreue, verlässliche Terminbindungen und langfristige Kundenbeziehungen.

Zielbranchen im gesamten DACH-Raum

Wir projektieren und bauen Anlagen für das Wasserstrahlentgraten für Produktionsplaner und Einkaufsabteilungen im gesamten DACH-Raum bei Unternehmensgrößen von 100 bis über 10.000 Mitarbeitern:

Automobil- & Automobilzulieferindustrie: Taktzeitoptimierte Systeme für den Einsatz in Motoren- und Komponentenwerken.
Luftfahrt & Verteidigungsindustrie: Anlagen für sicherheitsrelevante Bauteile, die definierten Qualitätsvorgaben und Restschmutzanforderungen unterliegen.
Präzisions-Zerspanung: Bereiche, in denen hochwertige Guss- und Schmiedeteile nach der mechanischen Bearbeitung gereinigt und gratfrei der Montage zugeführt werden müssen.

Jetzt anfragen

Eliminieren Sie das Risiko von Funktionsausfällen durch Restschmutz oder lose Flittergrate nachhaltig. Nutzen Sie unsere über 50-jährige Erfahrung im Sonderbetriebsmittelbau, um Ihre Prozesse absolut wirtschaftlich, sicher und lückenlos dokumentiert aufzustellen.

FAQ: Häufige Fragen zum Wasserstrahlentgraten

Wie stellt S+B die Erstellung der Dokumentation und die Einhaltung rechtlicher Normen sicher?

Da der Prozess von der Entwicklung bis zur Fertigung insbesondere bei CE-kennzeichnungspflichtigen Anlagen sehr papierintensiv ist, übernehmen wir diese Abwicklung lückenlos für Sie. Von der rechts- und normenkonformen Dokumentation bis hin zum gesetzeskonformen Schweißen aller tragenden Komponenten durch qualifizierte Fachkräfte sorgen wir für die strikte Einhaltung aller gesetzlichen und rechtlichen Vorgaben.

Welche Daten werden für eine qualitative Projektanfrage benötigt?

Für eine schnelle und präzise technologische Auslegung durch unsere Projektingenieure benötigen wir neben Ihren Kontaktdaten (Name, Mail, Telefonnummer, Position, Unternehmen) eine kurze Beschreibung der Reinigungsaufgabe. Idealerweise halten Sie direkt Angaben zum Werkstoff sowie die 3D-CAD-Daten Ihres Werkstücks bereit.
